Contacteur CC NFG250D

Caractéristiques

• Structure entièrement étanche, avec un niveau de protection IP67.

• Bobine à économie d'énergie, réduisant la force de maintien de la bobine.

• Entièrement conforme aux exigences de la directive RoHS.

• Convient aux commutateurs de batterie, aux alimentations de secours, à la commande de l'alimentation CC, à la protection de sécurité des circuits, etc.

Paramètres de performance

Paramètres de la bobine

Note:

1. L'endurance électrique nominale du produit est basée sur des tests de charge résistive, avec une inductance maximale de la charge ne dépassant pas 300 μH ; pour les charges inductives, veuillez consulter le fabricant.

2. Le graphique ci-dessus est établi à partir d'estimations issues de tests et de données déduites. Il est recommandé aux utilisateurs d'effectuer des tests et de confirmer les résultats en fonction de leur utilisation réelle.

3. Lorsque la tension de tenue diélectrique et la résistance d'isolement du produit sont inférieures aux paramètres indiqués dans le tableau des paramètres du produit, le produit est considéré comme ayant atteint la fin de sa durée de vie.

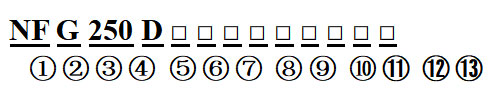

Description du modèle

① : Modèle de produit

② : Tension de contact : (N : Basse tension ; G : Haute tension)

③ : Courant de fonctionnement nominal : « 250 » = 250 A

④ : A : Équipé d'une carte de circuit imprimé à économie d'énergie

⑤ : B : Une fermeture normale ; (Aucun : Une ouverture normale)

⑥ : C : Verrouillage magnétique

⑦ : D : Bobine simple

⑧ : T : Base en céramique

⑨ : S : un contact auxiliaire normalement ouvert

⑩ : Tension nominale de la bobine : « 6 » = 6 V (CC), « 12 » = 12 V (CC), « 24 » = 24 V (CC), « 48 » = 48 V (CC), « 72 » = 72 V (CC)

⑪ : Méthode de connexion : (N : Thread externe ; K : Thread interne)

⑫ : Méthode d'installation : (Aucune : installation par le bas)

⑬ : Code client spécial : 01-99

Exemple : NFG250DS indique que le courant nominal de la charge du produit est de 250 A (résistif), la forme du contact principal est un contact normalement ouvert (filetage extérieur) avec un contact auxiliaire normalement ouvert, la tension de la bobine est de 12 V CC et la méthode d'installation par le bas est utilisée.

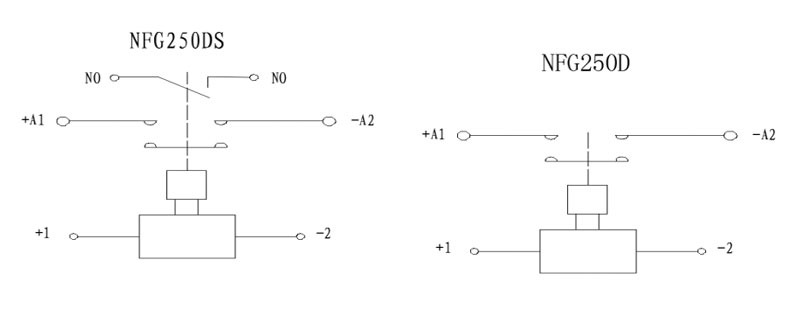

Principe du circuit

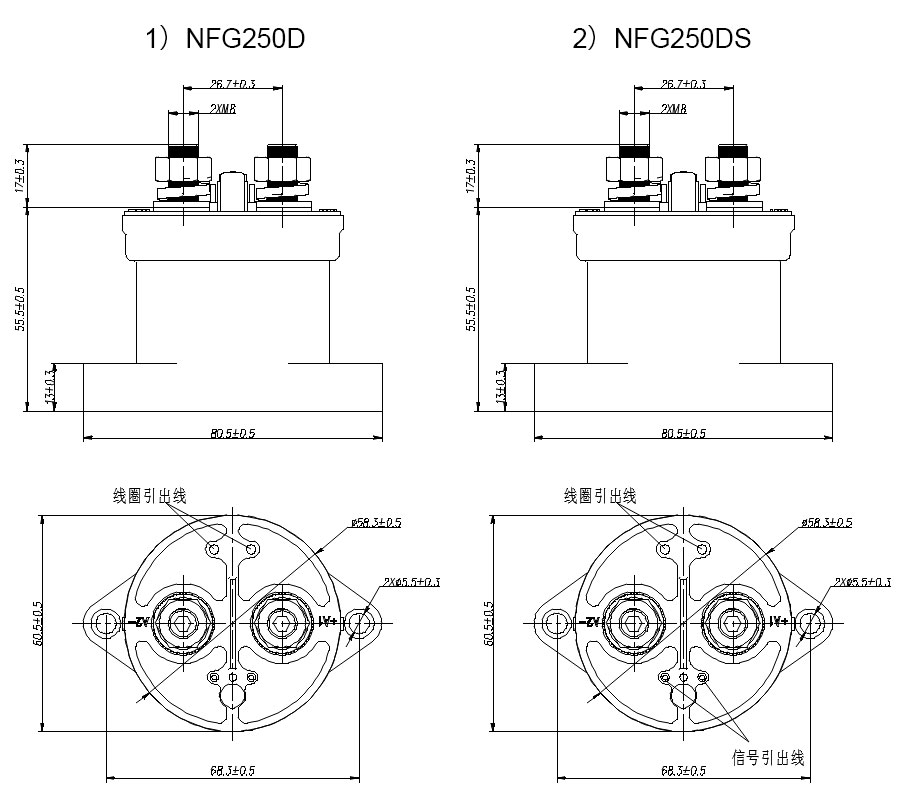

Diagramme de dimensionnement

Précautions d'emploi

• Lors de l'installation d'un relais, utilisez toujours une rondelle pour empêcher le desserrage de la vis.
  La plage de couple de serrage des vis est spécifiée ci-dessous. Un dépassement du couple maximal peut endommager le produit.
  Force de serrage des bornes du contact principal (écrou M8) : 8 à 10 N·m.
  Couple au point de fixation : 1,7 à 3,5 N·m.

• La bobine de ce relais possède une polarité ; il convient donc de la connecter conformément au marquage sur le produit. Les contacts possèdent également une polarité et doivent être connectés de la même manière. Les modèles équipés de cartes à économie d'énergie intègrent un circuit d'absorption des surtensions inverses ; l'utilisation d'un parasurtenseur est donc superflue.
• N’utilisez pas les produits qui sont tombés au sol.
• Évitez d'installer le produit dans un endroit où le champ magnétique est puissant (près d'un transformateur ou d'un aimant) ou à proximité d'objets qui émettent un rayonnement thermique.
• Durée de vie électrique :
  Ce relais est un interrupteur haute tension à courant continu. En cas de défaillance extrême, il peut perdre sa fonction de coupure. Par conséquent, ne l'utilisez pas dans des conditions dépassant ses limites de capacité de commutation et de durée de vie (considérez ce relais comme un produit à durée de vie limitée et remplacez-le si nécessaire). Une fois que le relais perd sa capacité de coupure, il peut endommager les composants environnants. Par conséquent, concevez soigneusement le schéma du circuit afin de garantir une coupure de l'alimentation en moins d'une seconde.

• Durée de vie de diffusion du gaz interne :
  Ce relais utilise des contacts à chambre étanche, la chambre étant remplie de gaz. La durée de vie de diffusion du gaz est déterminée par la température à l’intérieur de la chambre de contact (c’est-à-dire la température ambiante plus l’élévation de température générée par les contacts alimentés). Il est donc nécessaire de s’assurer que la température ambiante se situe entre -40 °C et +85 °C.

• Si la bobine et les contacts du relais sont soumis en continu à la tension (ou au courant) nominal, et que l'alimentation est coupée puis immédiatement rétablie, la température et la résistance de la bobine augmentent, ce qui entraîne une hausse de la tension de déclenchement du produit, pouvant dépasser la tension de déclenchement nominale. Dans ce cas, il convient de prendre les mesures suivantes : réduire le courant de charge, limiter la durée d'alimentation continue ou utiliser une tension de bobine supérieure à la tension de déclenchement nominale.
• En présence de charges résistives, les paramètres nominaux du contact principal spécifiés dans la fiche technique s'appliquent. Si des charges inductives (charges L) sont utilisées et que le rapport L/R est supérieur à 1 milliseconde, un dispositif de protection contre les surtensions doit être connecté en parallèle avec la charge inductive.
• La puissance du circuit d'entraînement de la bobine du produit doit être supérieure à la puissance de la bobine du produit, sinon la capacité de coupe du produit sera réduite.
• Veillez à ce que des débris et des traces d'huile ne se déposent pas sur la borne de sortie principale. La borne de câblage externe doit être correctement connectée à cette borne, sous peine de provoquer une surchauffe. Par ailleurs, le câble connecté au produit doit présenter la conductivité requise pour éviter toute surchauffe et préserver sa durée de vie (sa section doit être supérieure à 150 mm²).
• Une fois l'appareil allumé, la bobine commencera à commuter automatiquement après environ 0,1 seconde. Ne l'éteignez pas et ne le rallumez pas à plusieurs reprises dans cette position, car cela pourrait endommager le relais.
