Relais CC NFG300A

Caractéristiques
• Structure entièrement étanche, niveau de protection IP67.

• Bobines à économie d'énergie pour réduire la force de maintien de la bobine.
   Entièrement conformes aux exigences RoHS.

• Convient pour les commutateurs de batterie et les alimentations de secours, le contrôle de l'alimentation CC, la protection de sécurité des circuits, etc.

Paramètres de performance

Paramètres de la bobine

Note:

1. La durée de vie électrique nominale du produit est basée sur des tests de charge résistive, et l'inductance maximale de la charge ne dépasse pas 300 μH ; en cas de charges inductives, veuillez consulter le fabricant.

2. Le chiffre ci-dessus est une estimation basée sur des données de test et d'inférence, et il est recommandé aux utilisateurs d'effectuer des tests et une confirmation basés sur l'utilisation réelle du circuit.

3. Lorsque la tension de tenue diélectrique et la résistance d'isolement du produit sont inférieures aux paramètres du tableau des paramètres du produit, le produit est considéré comme étant en fin de vie.

Description du modèle

① : Modèle de produit

② : Tension de contact : (aucune : basse tension ; G : haute tension)

③ : Courant nominal de fonctionnement : « 300 » = 300 A

④ : A : Équipé d'une carte de circuit imprimé à économie d'énergie

⑤ : B : une fermeture normale ; (Aucun : une ouverture normale)

⑥ : C : Verrouillage magnétique

⑦ : D : Bobine simple

⑧ : T : Base en céramique

⑨ : S : un contact auxiliaire normalement ouvert

⑩ : Tension nominale de la bobine : « 6 » = 6 V (CC), « 12 » = 12 V (CC), « 24 » = 24 V (CC), « 48 » = 48 V (CC), « 72 » = 72 V (CC)

⑪ : Méthode de connexion : (aucune : thread externe ; K = thread interne)

⑫ : Méthode d'installation : (aucune : installation par le bas)

⑬ : Code client spécial : 01-99

Exemple : NFG300AS indique que le courant nominal de la charge du produit est de 300 A (résistif), la forme du contact principal est un contact normalement ouvert (filetage extérieur) avec un contact auxiliaire normalement ouvert, la tension de la bobine est de (9-36) V (CC) et la méthode d'installation est par le bas.

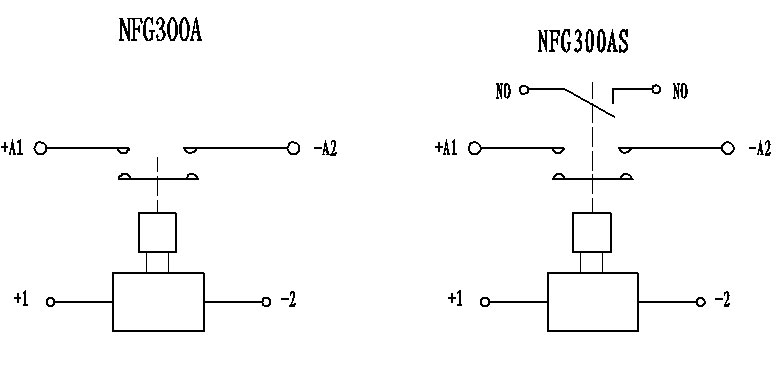

Principe du circuit

Diagramme de dimensionnement

Précautions d'emploi

• Lors de l'installation des relais, l'utilisation de rondelles est recommandée pour empêcher le desserrage des vis.
  Le couple de serrage des vis est indiqué ci-dessous. Un dépassement du couple maximal peut endommager le produit.
  Couple de serrage des bornes du contact principal (écrou M8) : 8-10 N·m.
  Couple de serrage au point d'installation : 1,7-3,5 N·m.
• La bobine de ce relais possède une polarité ; lors de son branchement, veuillez suivre les instructions figurant sur le produit. Les contacts sont également polarisés et leur connexion doit être effectuée conformément aux marquages ​​présents sur le produit. La version avec carte d'économie d'énergie est équipée d'un circuit d'absorption des surtensions inverses, rendant ainsi l'utilisation de parasurtenseurs superflue.
• N’utilisez pas les produits qui sont tombés.
• Évitez d'installer le produit dans des zones à forts champs magnétiques (à proximité de transformateurs ou d'aimants) ou à proximité d'objets émettant un rayonnement thermique.
• Durée de vie électrique :
  Ce relais est un interrupteur à courant continu haute tension. En fin de vie, il peut perdre sa fonction de coupure. Par conséquent, ne l'utilisez pas au-delà de ses limites de capacité de commutation et de durée de vie (considérez ce relais comme un produit à durée de vie limitée et remplacez-le si nécessaire). Un relais défaillant peut provoquer la combustion des composants environnants. Il est donc impératif de concevoir un schéma de circuit garantissant une coupure de l'alimentation en moins d'une seconde.
• Durée de vie de diffusion des gaz internes :
  Ce relais utilise des contacts à compartiment étanche, et le compartiment est rempli de gaz. La durée de vie de diffusion du gaz est déterminée par la température à l'intérieur du compartiment de contact (c'est-à-dire la température ambiante plus l'élévation de température générée par l'électrification des contacts). La température ambiante doit donc être comprise entre -40 °C et +85 °C.
• Si la bobine et les contacts du relais sont constamment alimentés à la tension (ou au courant) nominale, et que l'alimentation est rétablie immédiatement après une coupure, la température et la résistance de la bobine augmentent, ce qui peut entraîner une hausse de la tension d'enclenchement du produit, potentiellement supérieure à la tension d'enclenchement nominale. Dans ce cas, il convient de prendre les mesures suivantes : réduire le courant de charge, limiter la durée de fonctionnement continu ou utiliser une tension de bobine supérieure à la tension d'enclenchement nominale.
• Lorsque la charge est résistive, les paramètres nominaux du contact principal s'appliquent. Si une charge inductive (charge L) est utilisée et que le rapport L/R est supérieur à 1 milliseconde, un dispositif de protection contre les surtensions doit être connecté en parallèle.
• La puissance du circuit de commande de la bobine du produit doit être supérieure à la puissance de la bobine du produit, sinon cela réduira la capacité de coupe du produit.
• Veillez à ce que des débris et des traces d'huile ne se déposent pas sur la borne de sortie principale. La borne de câblage externe doit être en contact fiable avec cette borne, sous peine de provoquer une surchauffe importante. Les câbles connectés au produit doivent présenter la conductivité requise pour éviter toute surchauffe et préserver sa durée de vie (section minimale de 185 mm² pour le câble de contact principal).
• Une fois le produit branché, environ 0,1 seconde plus tard, la bobine commence à commuter automatiquement. Ne pas actionner l'arrêt à plusieurs reprises dans cette position, car cela pourrait endommager le relais.
