Contacteur CC NFG200D

Caractéristiques

• Structure entièrement étanche, avec un niveau de protection IP67.

• Bobine à économie d'énergie, réduisant la force de maintien de la bobine.

• Entièrement conforme aux exigences de la directive RoHS.

• Convient aux commutateurs de batterie, aux alimentations de secours, à la commande de l'alimentation CC, à la protection de sécurité des circuits, etc.

Paramètres de performance

Paramètres de la bobine

Note:

1. L'endurance électrique nominale du produit est basée sur des tests de charge résistive, l'inductance maximale de sa charge ne dépassant pas 300 μH ; pour les charges inductives, veuillez consulter le fabricant.

2. Le graphique ci-dessus est établi à partir d'estimations basées sur des données de test et des déductions. Il est recommandé aux utilisateurs de procéder à des tests et des vérifications en fonction de leur utilisation réelle.

3. Lorsque la tension de tenue diélectrique et la résistance d'isolement du produit sont inférieures aux paramètres indiqués dans le tableau des paramètres du produit, le produit est considéré comme ayant atteint la fin de sa durée de vie.

Description du modèle

① : Modèle de produit

② : Tension de contact : (N : Basse tension ; G : Haute tension)

③ : Courant nominal de fonctionnement : « 200 » = 200 A

④ : A : Équipé d'une carte de circuit imprimé à économie d'énergie

⑤ : B : Une fermeture normale ; (Aucun : Une ouverture normale)

⑥ : C : Verrouillage magnétique

⑦ : D : Bobine simple

⑧ : T : Base en céramique

⑨ : S : un contact auxiliaire normalement ouvert

⑩ : Tension nominale de la bobine : « 6 » = 6 V (CC), « 12 » = 12 V (CC), « 24 » = 24 V (CC), « 48 » = 48 V (CC), « 72 » = 72 V (CC)

⑪ : Méthode de connexion : (N : thread externe ; K : thread interne)

⑫ : Méthode d'installation : (Aucune : installation par le bas)

⑬ : Code client spécial : 01~99

Exemple : NFG200DS indique que le courant nominal de la charge du produit est de 200 A (résistif), que la forme du contact principal est un contact normalement ouvert (filetage extérieur) avec un contact auxiliaire normalement ouvert, que la tension de la bobine est de 12 V CC et que la méthode d’installation par le bas est utilisée.

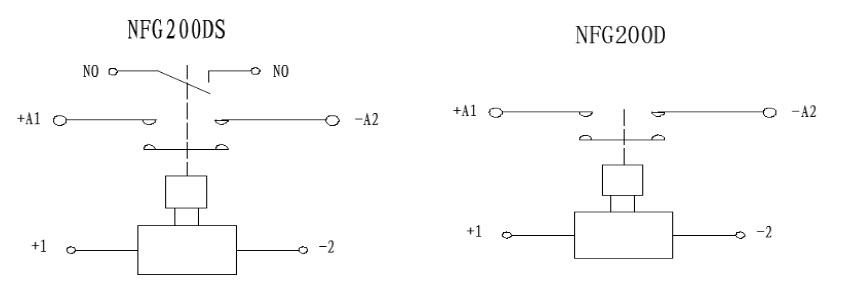

Principe du circuit

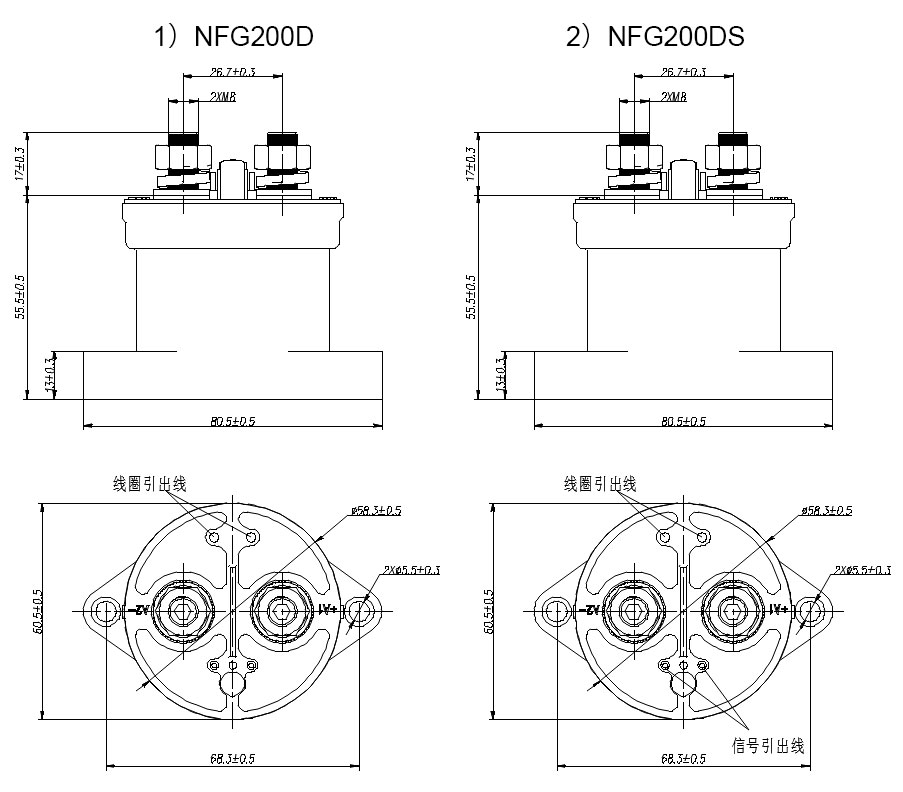

Diagramme de dimensionnement

Précautions d'emploi

• Lors de l'installation d'un relais, utilisez toujours une rondelle pour empêcher le desserrage de la vis.
  La plage de couple de serrage des vis est spécifiée ci-dessous. Un dépassement du couple maximal peut entraîner la casse du produit.
  Force de contact principale (écrou M8) : 8 à 10 N·m.
  Couple au point d'installation : 1,7 à 3,5 N·m.
• La bobine de ce relais possède une polarité ; il convient donc de la connecter conformément aux indications figurant sur le produit. Les contacts sont également polarisés et doivent être connectés de la même manière. Les modèles équipés de cartes à économie d'énergie intègrent un circuit d'absorption des surtensions inverses, rendant inutile l'utilisation d'un parasurtenseur.
• N’utilisez pas les produits qui sont tombés au sol.
• Évitez d'installer le produit dans un endroit où le champ magnétique est puissant (près d'un transformateur ou d'un aimant) ou à proximité d'objets qui émettent un rayonnement thermique.
• Durée de vie électrique :
  Ce relais est un interrupteur haute tension à courant continu. En fin de vie, il peut perdre sa fonction de coupure. Par conséquent, ne l'utilisez pas au-delà de sa capacité de commutation et de sa durée de vie (considérez ce relais comme un produit à durée de vie limitée et remplacez-le si nécessaire). Une fois le relais défaillant, il peut endommager les composants environnants. Concevez donc soigneusement le schéma du circuit afin de garantir une coupure de l'alimentation en moins d'une seconde.
• Durée de vie du gaz interne :
  Ce relais utilise des contacts à chambre étanche, cette dernière étant remplie de gaz. La durée de vie du gaz est déterminée par la température à l’intérieur de la chambre de contact (c’est-à-dire la température ambiante plus l’élévation de température due à la mise sous tension des contacts). Il est donc nécessaire de s’assurer que la température ambiante se situe entre -40 °C et +85 °C.
• Si la bobine et les contacts du relais sont constamment soumis à la tension (ou au courant) nominal, et que l'alimentation est coupée puis immédiatement rétablie, la température de la bobine augmentera, entraînant une hausse de sa résistance. Ceci peut, à son tour, accroître la tension de déclenchement du produit, potentiellement au-delà de la tension de déclenchement nominale. Dans ce cas, il convient de prendre les mesures suivantes : réduire le courant de charge, limiter la durée d'alimentation continue ou utiliser une tension de bobine supérieure à la tension de déclenchement nominale.
• En présence de charges résistives, les paramètres nominaux du contact principal spécifiés dans la fiche technique s'appliquent. Si des charges inductives (charges L) sont utilisées et que le rapport L/R est supérieur à 1 milliseconde, un dispositif de protection contre les surtensions doit être connecté en parallèle avec la charge inductive.
• La puissance du circuit de commande de la bobine du produit doit être supérieure à la puissance de la bobine du produit, sinon la capacité de coupe du produit sera réduite.
• Veillez à éviter toute accumulation de débris ou de traces d'huile sur la borne de sortie principale et assurez-vous que la borne de câblage externe est bien en contact avec cette borne. Un mauvais contact pourrait entraîner une surchauffe de la borne de sortie. Par ailleurs, le câble de connexion au produit doit présenter la conductivité requise pour prévenir la surchauffe et prolonger sa durée de vie (sa section doit être supérieure à 120 mm²).
• Une fois l'appareil allumé, la bobine commencera à commuter automatiquement après environ 0,1 seconde. Ne l'éteignez pas et ne le rallumez pas à plusieurs reprises dans cette position, car cela pourrait endommager le relais.
