Contacteur CC NFG150D

Caractéristiques

• Structure entièrement étanche, avec un niveau de protection IP67.

• Bobine à économie d'énergie, réduisant la force de maintien de la bobine.

• Entièrement conforme aux exigences de la directive RoHS.

• Convient aux commutateurs de batterie, aux alimentations de secours, à la commande de l'alimentation CC, à la protection de sécurité des circuits, etc.

Paramètres de performance

Paramètres de la bobine

Note:

1. L'endurance électrique nominale du produit est basée sur des tests de charge résistive, avec une inductance maximale de la charge ne dépassant pas 300 μH ; pour les charges inductives, veuillez consulter le fabricant.

2. Le graphique ci-dessus est établi à partir d'estimations basées sur des données de test et des déductions. Il est recommandé aux utilisateurs de procéder à des tests et des vérifications en fonction de leur utilisation réelle.

3. Lorsque la tension de tenue diélectrique et la résistance d'isolement du produit sont inférieures aux paramètres indiqués dans le tableau des paramètres du produit, le produit est considéré comme ayant atteint la fin de sa durée de vie.

Description du modèle

① : Modèle de produit

② : Tension de contact : (N : Basse tension ; G : Haute tension)

③ : Courant de fonctionnement nominal : « 150 » = 150 A

④ : A : Équipé d'une carte de circuit imprimé à économie d'énergie

⑤ : B : Une normalement fermée ; (Aucune : Une normalement ouverte)

⑥ : C : Verrouillage magnétique

⑦ : D : Bobine simple

⑧ : T : Base en céramique

⑨ : S : Un contact auxiliaire normalement ouvert

⑩ : Tension nominale de la bobine : « 6 » = 6 V (CC), « 12 » = 12 V (CC), « 24 » = 24 V (CC), « 48 » = 48 V (CC), « 72 » = 72 V (CC)

⑪ : Méthode de connexion : (N : thread externe ; K : thread interne)

⑫ : Méthode d'installation : (Aucune : installation par le bas)

⑬ : Code client spécial : 01~99

Exemple : NFG150DS indique que le courant nominal de la charge du produit est de 150 A (résistif), la forme du contact principal est un contact normalement ouvert (filetage extérieur) avec un contact auxiliaire normalement ouvert, la tension de la bobine est de 12 V CC et la méthode d'installation par le bas est utilisée.

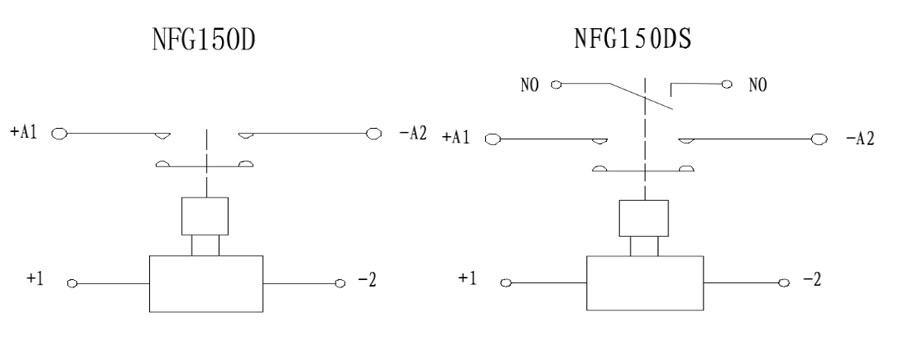

Principe du circuit

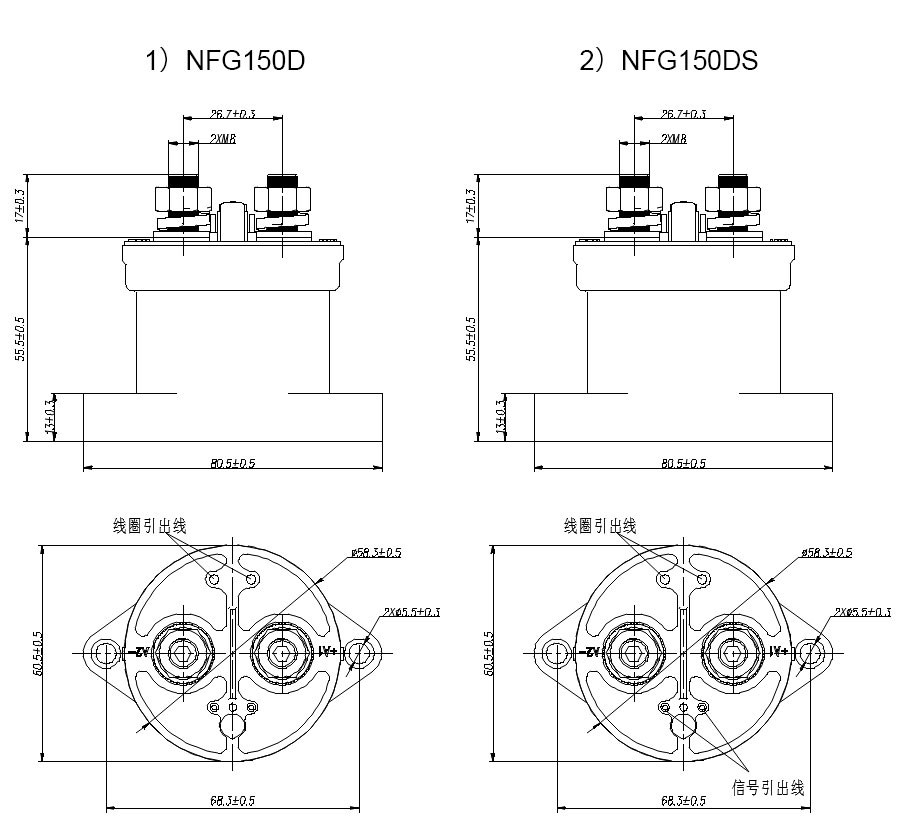

Diagramme de dimensionnement

Précautions d'emploi

• Lors de l'installation d'un relais, utilisez toujours une rondelle pour empêcher le desserrage de la vis.
  La plage de couple de serrage des vis est spécifiée ci-dessous. Un dépassement du couple maximal peut entraîner la casse du produit.
  Force de contact principale (écrou M8) : 8 à 10 N·m.
  Couple au point d'installation : 1,7 à 3,5 N·m.
• La bobine de ce relais est polarisée ; il convient donc de la connecter conformément aux indications figurant sur le produit. Les contacts sont également polarisés et doivent être connectés de la même manière. Les modèles équipés de cartes à économie d'énergie intègrent un circuit d'absorption des surtensions inverses, rendant inutile l'utilisation d'un parasurtenseur.
• N’utilisez pas les produits qui sont tombés au sol.
• Évitez d'installer le produit dans un endroit où le champ magnétique est puissant (près d'un transformateur ou d'un aimant) ou à proximité d'objets émettant un rayonnement thermique.
• Durée de vie électrique :
  Ce relais est un interrupteur haute tension à courant continu. En cas de défaillance extrême, il peut perdre sa capacité de coupure. Par conséquent, ne l'utilisez pas au-delà de ses limites de capacité de commutation et de durée de vie (considérez ce relais comme un produit à durée de vie limitée et remplacez-le si nécessaire). Si le relais ne parvient plus à se couper, il peut endommager les composants environnants. Concevez donc soigneusement le schéma du circuit afin de garantir une coupure de l'alimentation en moins d'une seconde.
• Durée de vie du gaz interne :
  Ce relais utilise des contacts à chambre étanche, cette dernière étant remplie de gaz. La durée de vie du gaz est déterminée par la température à l'intérieur de la chambre de contact (température ambiante plus l'élévation de température due à la mise sous tension des contacts). Il est donc impératif de s'assurer que la température ambiante se situe entre -40 °C et +85 °C.
• Si la bobine et les contacts du relais sont constamment soumis à la tension (ou au courant) nominal, et que l'alimentation est coupée puis immédiatement rétablie, la température de la bobine augmente, entraînant une hausse de sa résistance. Ceci, à son tour, accroît la tension de déclenchement du produit, pouvant dépasser la tension de déclenchement nominale. Dans ce cas, il convient de prendre les mesures suivantes : réduire le courant de charge, limiter la durée d'alimentation continue ou utiliser une tension de bobine supérieure à la tension de déclenchement nominale.
• En présence de charges résistives, les paramètres nominaux du contact principal spécifiés dans la fiche technique s'appliquent. Si des charges inductives (charges L) sont utilisées et que le rapport L/R est supérieur à 1 milliseconde, un dispositif de protection contre les surtensions doit être connecté en parallèle avec la charge inductive.
• La puissance du circuit d'entraînement de la bobine du produit doit être supérieure à la puissance de la bobine du produit, sinon la capacité de coupe du produit sera réduite.
• Veillez à éviter toute contamination de la borne principale par des débris ou des traces d'huile, et assurez-vous que la borne du câblage externe est bien en contact avec cette borne. Un mauvais contact pourrait entraîner une surchauffe de la borne. Par ailleurs, le câble de connexion au produit doit présenter la conductivité requise pour prévenir la surchauffe et prolonger sa durée de vie (sa section doit être supérieure à 95 mm²).
• Une fois l'appareil allumé, la bobine commencera à commuter automatiquement après environ 0,1 seconde. Ne l'éteignez pas et ne le rallumez pas à plusieurs reprises dans cette position, car cela pourrait endommager le relais.
