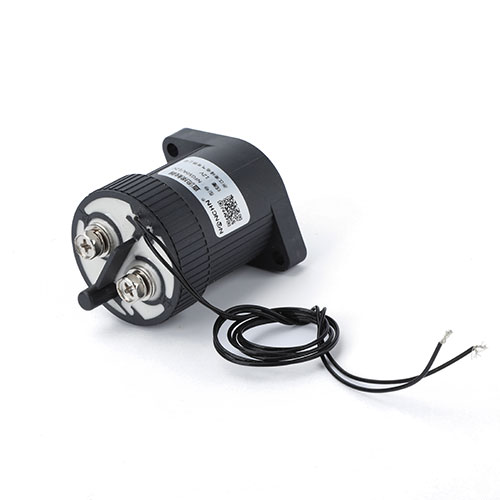

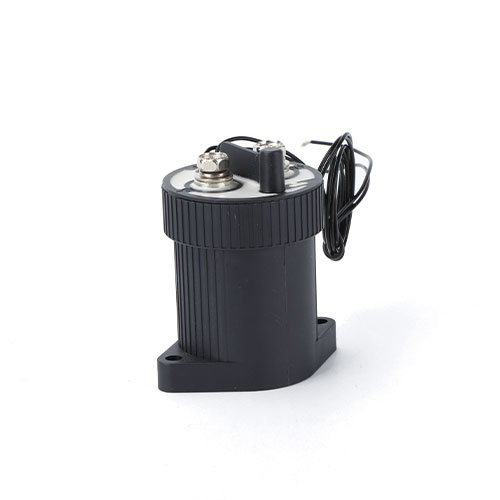

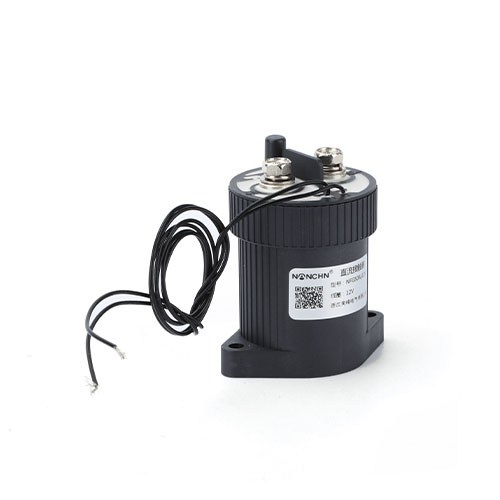

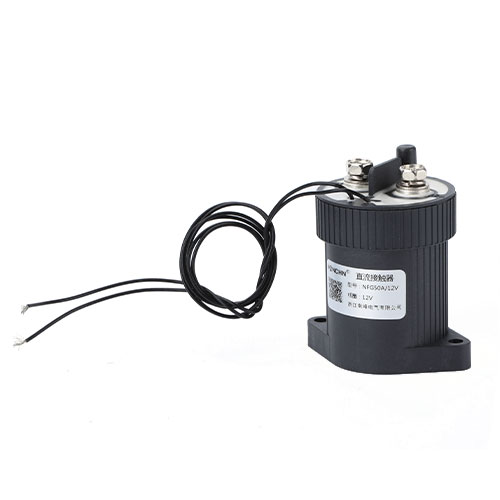

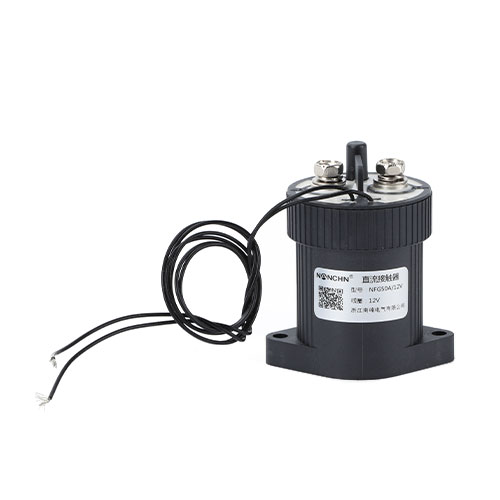

Relais CC NFG50DK

Caractéristiques

• Structure entièrement étanche, avec un niveau de protection IP67.

• Petite taille et poids léger.

• Entièrement conforme aux exigences de la directive RoHS.

• Applicable aux systèmes de précharge des véhicules électriques, aux commutateurs de batterie et aux alimentations de secours, à la commande de l'alimentation CC, à la protection de sécurité des circuits, etc.

Paramètres de performance

Paramètres de la bobine

Note:

1. La durée de vie électrique nominale du produit est basée sur des tests de charge résistive, avec une inductance maximale de la charge ne dépassant pas 27 μH ; pour les charges inductives, veuillez consulter le fabricant.

2. Le graphique ci-dessus est établi à partir d'estimations basées sur des données de test et des déductions. Il est recommandé aux utilisateurs de procéder à des tests et des vérifications en fonction de leur utilisation réelle.

3. Lorsque la tension de tenue diélectrique et la résistance d'isolement du produit sont inférieures aux paramètres indiqués dans le tableau des paramètres du produit, le produit est considéré comme ayant atteint la fin de sa durée de vie.

Description du modèle

① : Modèle de produit

② : Tension de contact : (N : Basse tension ; G : Haute tension)

③ : Courant nominal de fonctionnement : « 50 » = 50 A

④ : A : Équipé d'une carte de circuit imprimé à économie d'énergie

⑤ : B : Une fermeture normale ; (Aucun : Une ouverture normale)

⑥ : C : Verrouillage magnétique

⑦ : D : Bobine simple

⑧ : T : Base en céramique

⑨ : S : un contact auxiliaire normalement ouvert

⑩ : Tension nominale de la bobine : « 6 » = 6 V (CC), « 12 » = 12 V (CC), « 24 » = 24 V (CC), « 48 » = 48 V (CC), « 72 » = 72 V (CC)

⑪ : Méthode de connexion : (N : thread externe ; K : thread interne)

⑫ : Méthode d'installation : (Aucune : installation par le bas)

⑬ : Code client spécial : 01-99

Exemple : NFG50DK/24 indique que le courant nominal de la charge du produit est de 50 A (résistif), la forme du contact principal est un contact normalement ouvert (filetage interne), la tension de la bobine est de 24 V CC et la méthode de montage par le bas est utilisée.

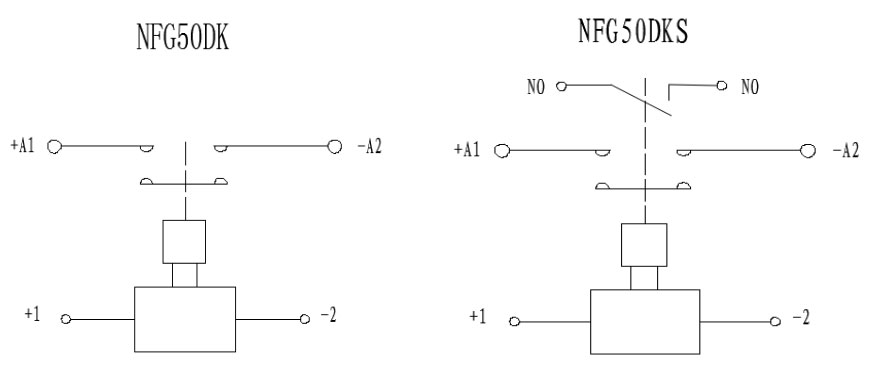

Principe du circuit

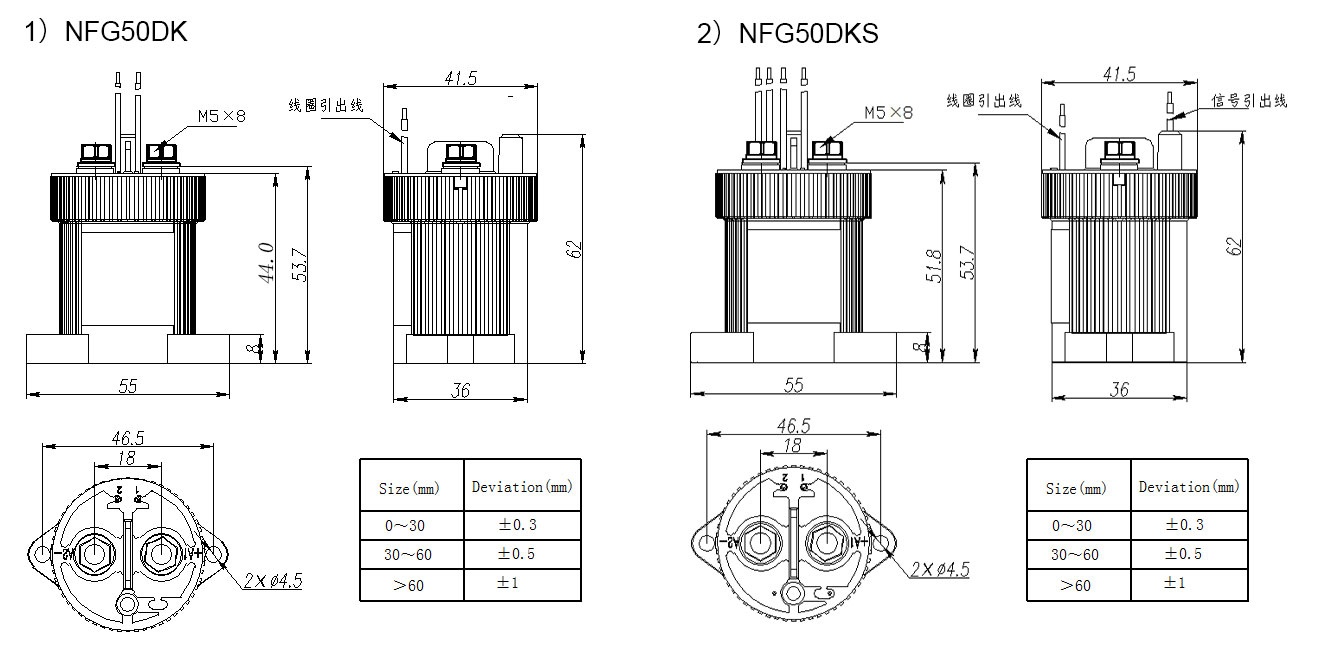

Diagramme de dimensionnement

Précautions d'emploi

• Lors de l'installation d'un relais, utilisez toujours une rondelle pour empêcher le desserrage de la vis.
  La plage de couple de serrage des vis est spécifiée ci-dessous. Un dépassement du couple maximal peut entraîner la casse du produit.
  Couple de serrage de la borne de contact (vis M5) : 3,5 à 4,5 Nm .
  Couple de serrage au point de fixation : 2,3 Nm max.
• Les contacts de ce relais sont non polarisés ; lors du branchement, veuillez respecter le marquage sur le capuchon. Nous recommandons l’utilisation de varistances comme parafoudres pour les modèles sans carte d’économie d’énergie et déconseillons l’utilisation de diodes, car elles peuvent réduire le pouvoir de coupure du produit.
• N’utilisez pas les produits qui sont tombés au sol.
• Évitez d'installer le produit dans un endroit où le champ magnétique est puissant (près d'un transformateur ou d'un aimant) ou à proximité d'objets qui émettent un rayonnement thermique.
• Durée de vie électrique :
  Ce relais est un interrupteur haute tension à courant continu. En cas de défaillance extrême, il peut perdre sa fonction de coupure. Par conséquent, ne l'utilisez pas au-delà de ses limites de capacité de commutation et de durée de vie (considérez ce relais comme un produit à durée de vie limitée et remplacez-le si nécessaire). Une fois que le relais ne peut plus se couper, il peut endommager les composants environnants. Par conséquent, concevez soigneusement le schéma du circuit afin de garantir une coupure de l'alimentation en moins d'une seconde.
• Durée de vie de diffusion du gaz interne :
  Ce relais utilise des contacts à chambre étanche, la chambre étant remplie de gaz. La durée de vie de diffusion du gaz est déterminée par la température à l’intérieur de la chambre de contact (c’est-à-dire la température ambiante plus l’élévation de température due à la mise sous tension des contacts). Il est donc essentiel de s’assurer que la température ambiante se situe entre -40 °C et +85 °C.
• Si la bobine et les contacts du relais sont constamment soumis à la tension (ou au courant) nominal, et que l'alimentation est coupée puis immédiatement rétablie, la température de la bobine augmentera, entraînant une hausse de sa résistance. Ceci, à son tour, augmentera la tension de déclenchement du produit, pouvant dépasser la tension de déclenchement nominale. Dans ce cas, il convient de prendre les mesures suivantes : réduire le courant de charge, limiter la durée d'alimentation continue ou utiliser une tension de bobine supérieure à la tension de déclenchement nominale.
• En présence de charges résistives, les paramètres nominaux du contact principal spécifiés dans la fiche technique s'appliquent. Si des charges inductives (charges L) sont utilisées et que le rapport L/R est supérieur à 1 milliseconde, un dispositif de protection contre les surtensions doit être connecté en parallèle avec la charge inductive.
• La puissance du circuit d'entraînement de la bobine du produit doit être supérieure à la puissance de la bobine du produit, sinon la capacité de coupe du produit sera réduite.
• Veillez à ce que des débris et des traces d'huile ne se déposent pas sur la borne de sortie principale et assurez-vous que la borne de câblage externe est bien en contact avec cette borne. Dans le cas contraire, la borne de sortie risque de surchauffer. Par ailleurs, le fil conducteur connecté au produit doit présenter la conductivité requise pour éviter toute surchauffe et préserver sa durée de vie (sa section doit être supérieure à 10 mm²).
